АВББШВ
  • Общая информация:

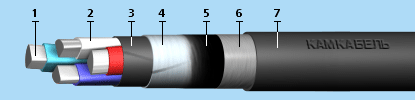

    Элементы конструкции:

    1. Алюминиевая токопроводящая жила (количество жил: 1, 2, 3, 3+1, 4 и 5 шт.) 1 или 2 класса:
         • одножильная сечением 2,5–625 кв. мм,
         • многожильная сечением  2,5–240 кв. мм;
    2. Изоляция из ПВХ пластиката, маркировка жил:
          • цветовая: белая или желтая, синяя или зеленая, красная или малиновая, коричневая или черная, или желто-зеленая;
          • цифровая для кабелей сечением 70 кв. мм и выше: 0, 1, 2, 3, 4;
    3. Поясная изоляция из ПВХ лент;
    4. Броня из двух стальных или стальных оцинкованных лент;
    5. Битум (для сечений свыше 6 кв. мм);
    6. Обмотка из полиэтилентерефталатной пленки (для сечений свыше 6 кв. мм);
    7. Шланг из ПВХ пластиката.

    Область применения:
    Силовые кабели предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 1,0 кВ частоты 50Гц или на постоянное напряжение в 2,4 раза больше переменного напряжения.

    Кабели изготавливаются для эксплуатации в районах с умеренным, холодным и тропическим климатом. Кабели предназначены для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря. Кабели применяются для прокладки:

    • в земле (траншеях) с низкой, средней или высокой коррозионной активностью, с наличием или отсутствием блуждающих токов, и если в процессе эксплуатации кабели не подвергаются значительным растягивающим усилиям;
    • в воздухе при наличии опасности механических повреждений в ходе эксплуатации;
    • для прокладки в сухих или сырых помещениях (туннелях), каналах, кабельных полуэтажах, шахтах, коллекторах, производственных помещениях, частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью;
    • для прокладки в пожароопасных помещениях;
    • для прокладки во взрывоопасных зонах класса B-Iб, B-Iг, В-II, В-IIа.

    Кабели предназначены для наклонных и горизонтальных трасс.  Кабели не распространяют горение при одиночной прокладке (нормы МЭК 60332-1). Кабели в тропическом климатическом исполнении (индекс «-Т») устойчивы к воздействию плесневых грибов. Допустимый нагрев токопроводящих жил в аварийном режиме не должен превышать +80°С и продолжительность работы в аварийном режиме не должна быть более 8 часов в сутки, но не более 1000 часов за срок службы.

    Срок службы кабелей - 30 лет.

  • Технические характеристики:
    Влажность воздуха при 35° C [%] 98
    Гарантийный срок эксплуатации [месяц] 60
    Испытательное переменное напряжение частотой 50 Гц, 10 мин. [кВ] 3.5
    Максимальная рабочая температура жилы [°С] 70
    Максимальное переменное напряжение частоты 50 Гц [кВ] 1.2
    Монтаж при температуре, не ниже [°C] -15
    Номинальное переменное напряжение частотой 50 Гц [кВ] 1
    Радиус изгиба кабелей [наружных диаметров] 7.5
    Сопротивление изоляции при температуре +70° С, не менее [МОм х км] 0.005
    Температура окружающей среды, верхний предел [°C] +50
    Температура окружающей среды, нижний предел [°C] -50
    Температура токопроводящих жил при коротком замыкании [°С] 160
